奇美40寸半边彩色竖带维修案例分享

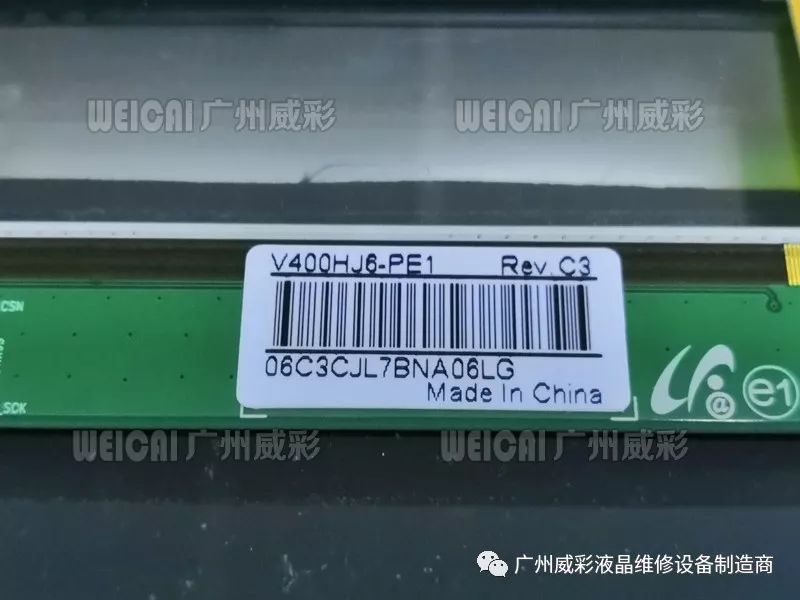

边板型号V400HJ6-PE1，见图1

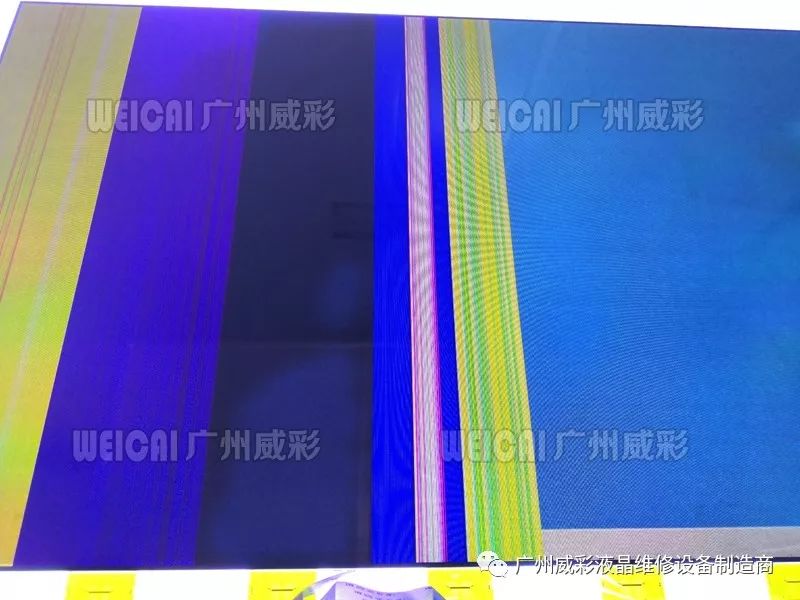

故障现像，左边半边有彩色的竖带，见图2


根据故障我们可以发现在多竖带之中有一个区域是黑色的竖带的，

问题有可能就是由这个COF损坏引起的，首先我们用手轻碰下COF看有没有反应，结果没有反应而且COF也没有温度，再接下来查看下边板金手指有没有断线，如果断线了也会引起不正常，结果边板也没有问题，边板没问题那么我们就要来更换COF了。

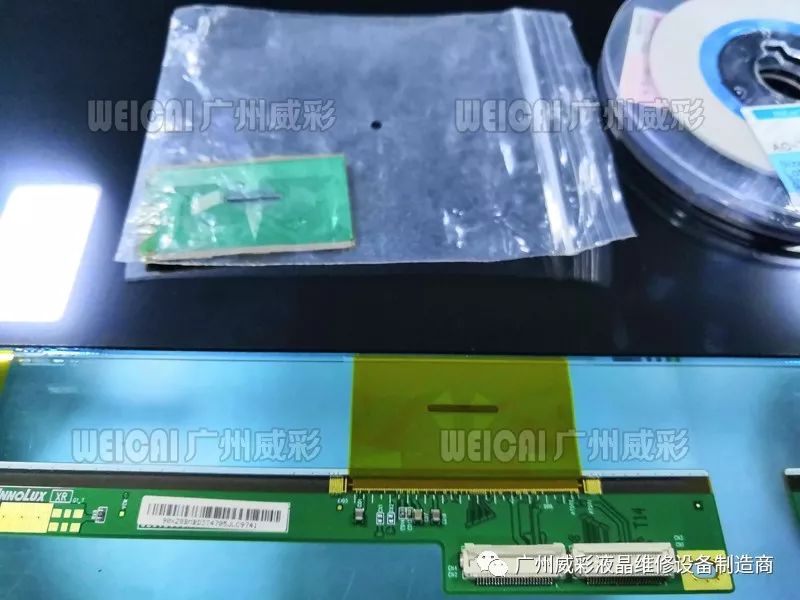

这是要更换的COF，见图3

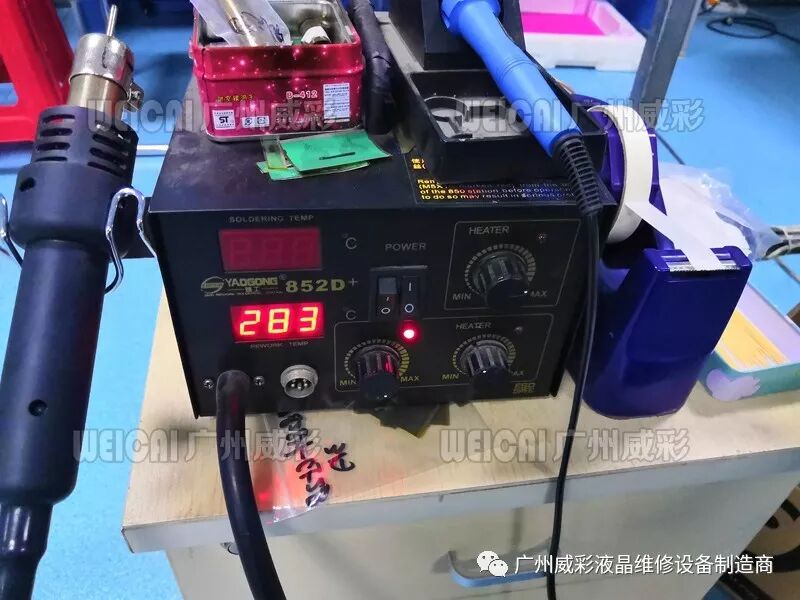

图片我们用风*把COF拆卸下来，风*温度在280一290就可以了，见图4

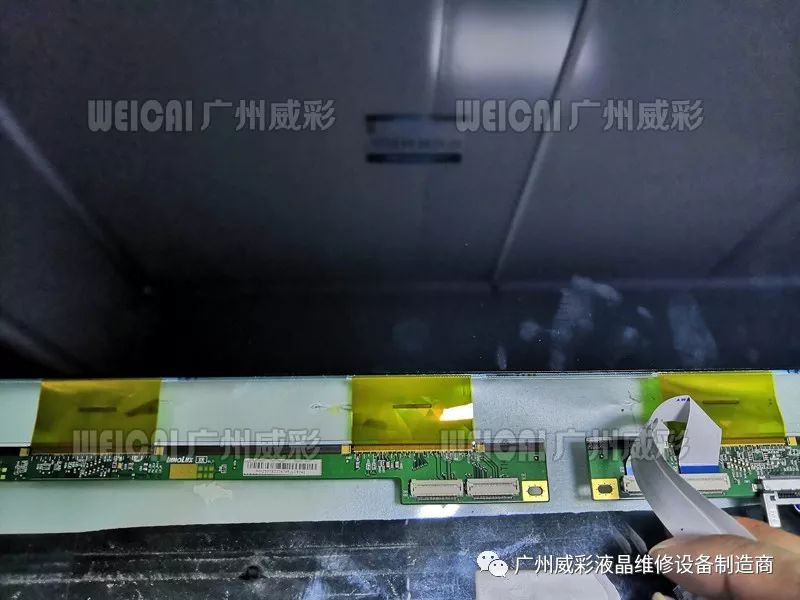

把要更换的COF拆下来，然后重新清洗电极，再更换个新的上去，见图5

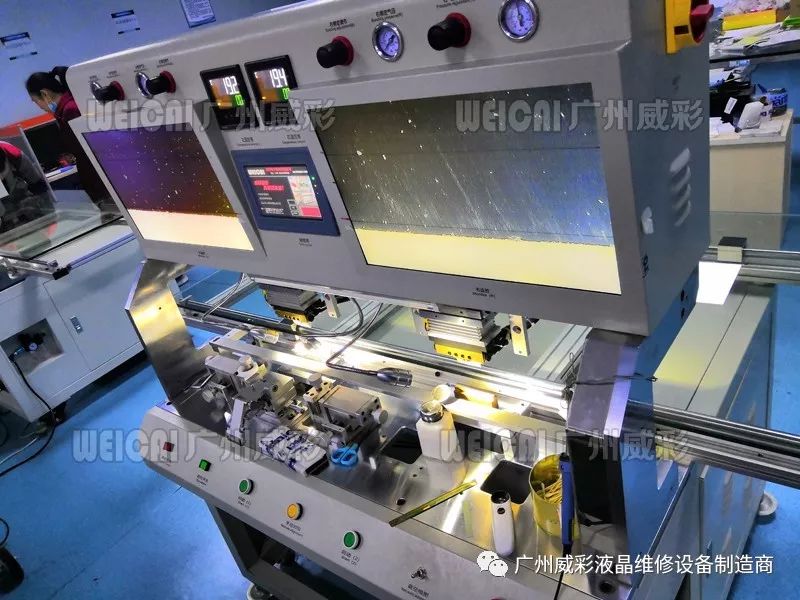

准备好了就可以上绑定机绑定了，见图6

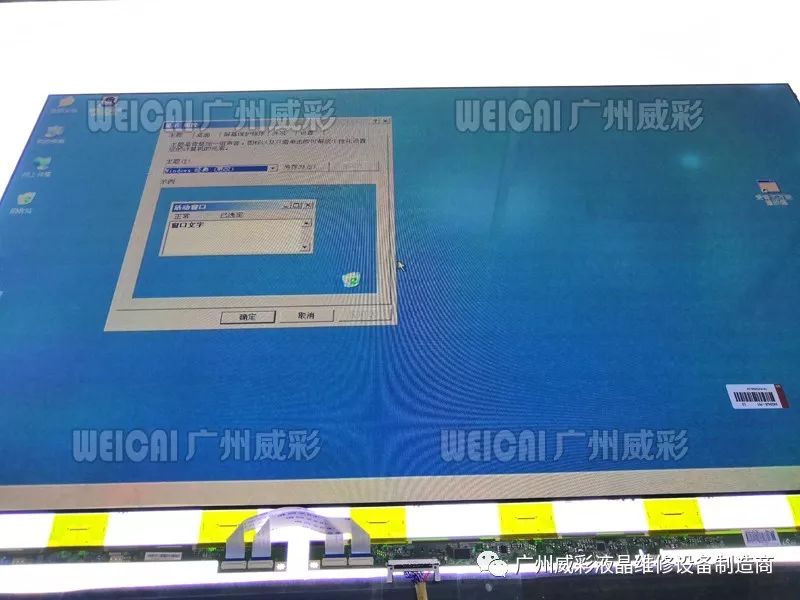

绑定好了以后就可以上机台试机了，通电测试图像显示正常了，修复完成，见图7
