三星15Y48寸横纹、网粗镭射修复案例

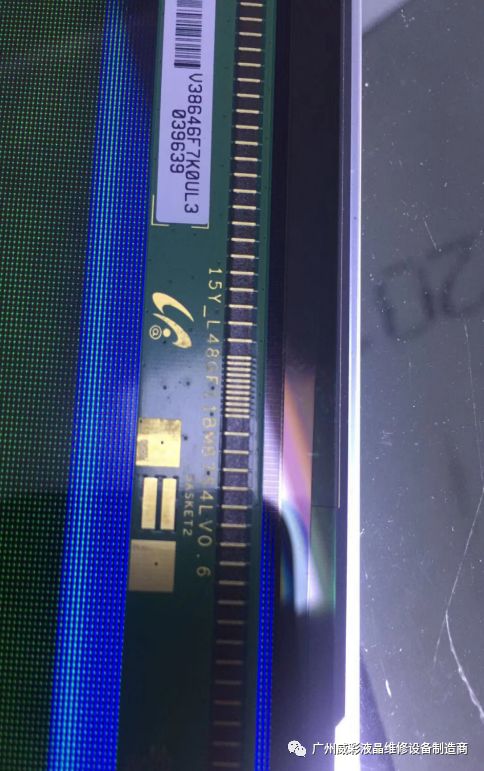

屏型号：15Y-L48GF11BMB7S4LV0.6

品 牌：三星

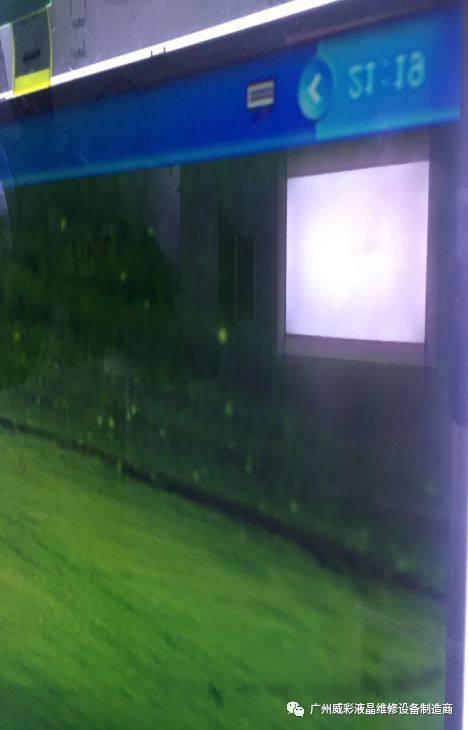

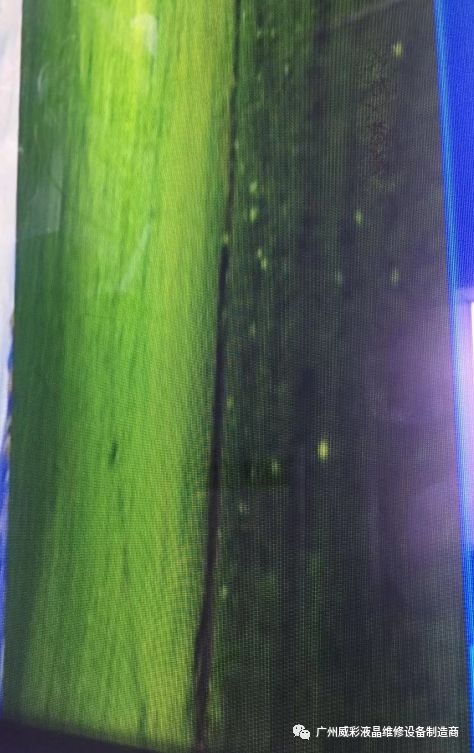

故障现象：屏幕左侧画面有横纹

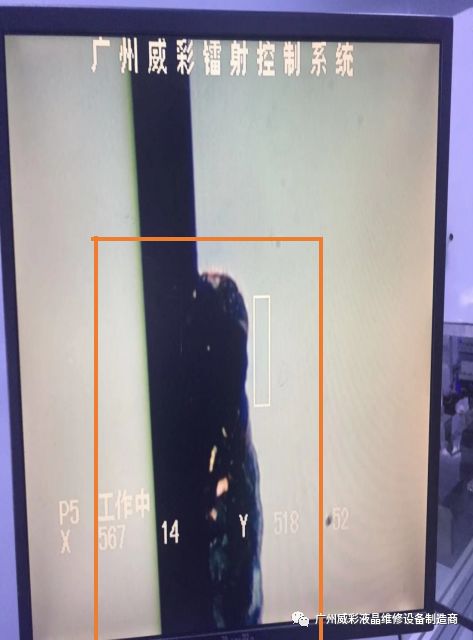

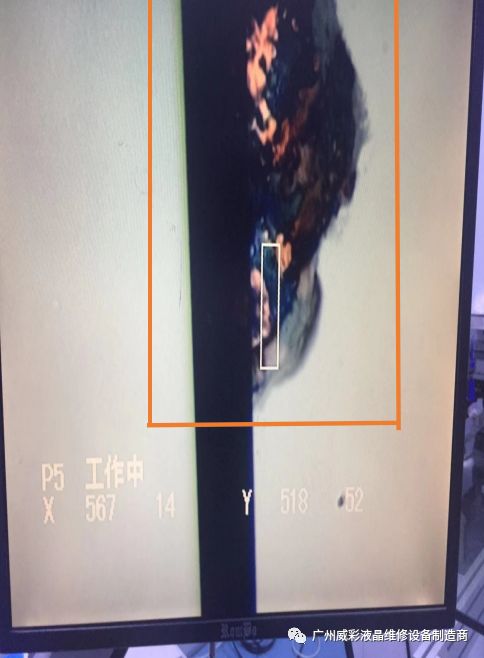

通过镭射机高倍数镜像观察发现该屏幕左侧往左GOA工作线路内部走线ITO层线路相邻打火短路，引起电气传输不良

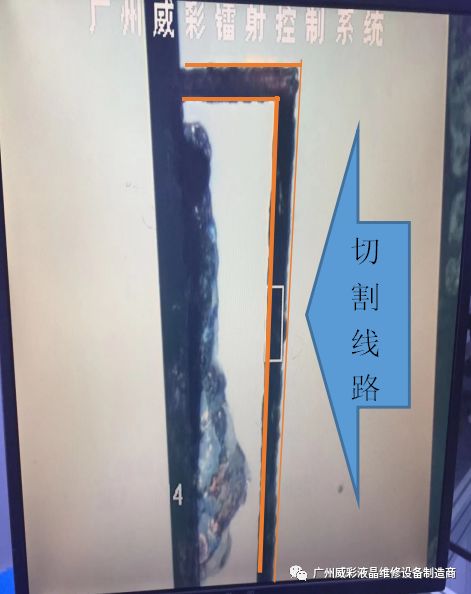

利用激光镭射机的切割功能在线路短路区外围切割开短路部位，彻底将短路部位隔离，使电路信号正常导入

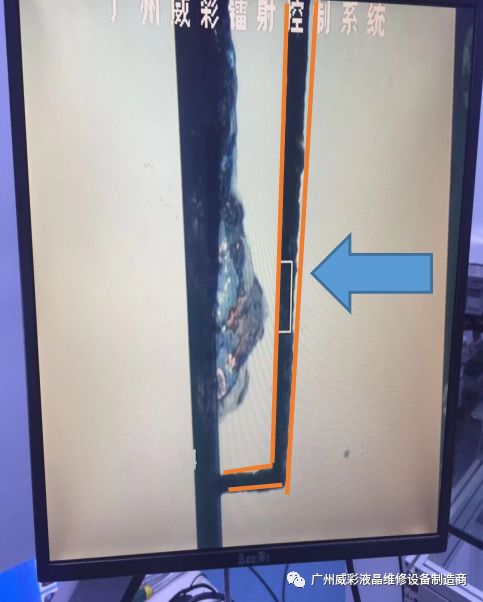

利用激光镭射机的切割功能在线路短路区外围切割开短路部位，彻底将短路部位隔离，使电路信号正常导入。


经过激光镭射切割工艺维修后屏幕画面最开始出现的横向横纹消失，面面显示正常


总结：

很多类似于三星屏GOA电路结构设计的液晶屏往往比较容易出现横向的画面跳动、横线、或横纹，我们在维修过程中需先判定故障部位在故障部位处理病灶，线路走向往往在玻璃内层，必须激光镭射作业方式方可修复。
