液晶电视逻辑板由屏幕制造商和屏幕组合提供，目前主要逻辑板制造商有视觉光电。逻辑板也称为屏幕驱动板、中心控制板、TCON板。
液晶电视逻辑板损坏故障。
逻辑板的作用是将数字板发送的LVDS输入信号(输入信号包括RGB数据信号、钟表信号和控制信号三种。中所述情节，对概念设计中的量体体积进行分析通过逻辑板处理后，LVDS信号将并行输入的TTL电平RGB数据信号转换为可驱动液晶面板的LVDS信号后，直接送到液晶面板侧的LVDS接收芯片，并驱动液晶面板显示图像。

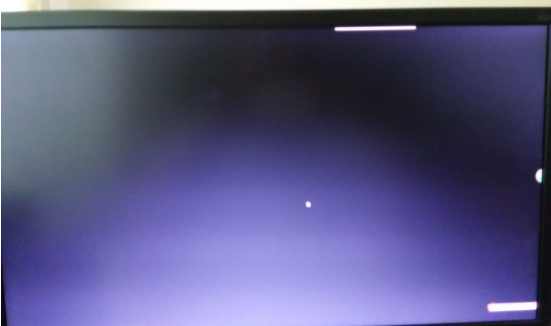

逻辑板损坏引起的故障现象有黑屏、白屏、灰屏、负面影像、噪音点、垂直带、影像亮或暗等。逻辑板的典型故障如下:
没有图像，屏幕垂直方向有间歇的彩色线条，也没有文字(这一点很重要)。可以测试屏幕电压，或12V可以看屏幕型号。测试LVDS输出接口的电压，看静态和动态两种情况是否发生变化，如果不发生变化，基本上可以判断在逻辑板上发生故障(测定时使用指针通用表，表针有轻微的颤动，一般为1.2V左右)，如果有条件，更换相同的逻辑板是最可靠的
从主板到逻辑板的LVDS线有一定的规律，边缘红的是电源的正极，黑线一般是电源的负极，绞在一起的是LVDS信号线(4对-单6位5对-单8位8对-双6位10对-双8位)，现在的逻辑板和屏幕相连，X+C一体化，一般是32英寸以下的屏幕，32英寸以上的屏幕一般是X+C分离式构成(小屏幕主要是成本综合考虑)
逻辑板的破损会导致屏幕无法正常显示图像，当然也没有菜单显示，但按钮和遥控器起作用。逻辑板与屏幕连接线接触不良的屏幕中间的图像夹杂着很多细小的彩点，可以拔线确认的逻辑板和屏幕可以引起图像屏幕，但逻辑板的屏幕和屏幕产生的屏幕不同，逻辑板的屏幕表现为上下有规则的屏幕，可以改变信号源或改变4:3的模式确认。
逻辑板维护总结(检查构想)
1、外观检查主芯片电源IC滤波电容器等消耗部件是否有明显的烧黑和颜色异常等
2、测量电阻测量各供电测试点是否短路电阻值变小，是否有保险
3、测量电压测量各供电测量点电是否正常(①供电Vcc5V/12V、②主芯片3.3V2.5V1.8V、1.2V等，③VAA14V、VGH20V、VGL-5.5V、④VREF13V、VCOM6V)
4、测量IC信号线对地阻值LVDSDDR与主芯片之间的数据交换是否不良
5、检查各连接线的插入，看屏幕线与逻辑板、逻辑板与屏幕之间的插入是否接触不良。
